FYXH-48A1智能中央信号报警器

一、技术简介:

智能中央信号报警器是发电厂、变电站电气二次部分的一个环节,具有功能强、灵敏度高、可靠性高、功耗低、信号记忆及编程设定等功能,是常规信号报警系统的更新换代产品,本中央信号装置具有通用性强,技术先进,功能齐全等特点,可广泛用于电力系统、化工、石油冶金等企业。
  智能中央信号报警器功能:当断路器事故跳闸时,能及时发出音响报警信号,直接点亮相应的光字牌和驱动电笛或电铃产生声响告警;音响报警有2种声音选择,电笛或电铃,可根据报警等级选择声音。
  FYXH系列智能中央信号报警器是我公司开发的以PHILIPS生产的ARM7TDM-S核 –LPC2132 32位微处理器的控制核心的故障信号报警装置。采用色彩醒目的光字牌可以准确地显示系统运行状态和故障内容。

二、工作特性:

该设备采用开关电源,具有抗干扰性好,适应能力强等特点,工作电源为交直流220V±20%;功耗小于60W;光字牌采用高效节能光字牌,从而降低发电厂、变电站的直流负荷。
  该设备在信号输入部分采用先进的光电隔离技术,信号输入电压等级为DC5V--DC250V,取代了一切继电器,信号处理采用计算机软件技术,从而消除了因冲击电流对直流的干扰。
  该设备的性能特征:
    1. 通过LED显示和小键盘,对每一个信号通道,根据现场要求不同,可做多种定义:
     a. 开放或屏蔽某一通道;
     b. 任选常开或常闭触点做报警方式;
     c. 输入信号延时处理时间可有多种选择;
     d. 音响报警信号等级(电笛或电铃)可自行定义;
     e. 音响报警采用手动消音或延时自动消音可自行定义
    2. 通过LED显示和小键盘,直接查询现场运行情况,按信号发生时间的先后顺序进行追忆;
    3. 通过端子,直接和现场信号联接,无须中间继电器转换。

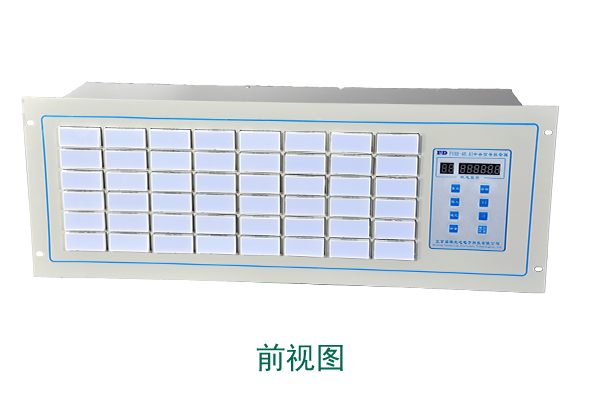

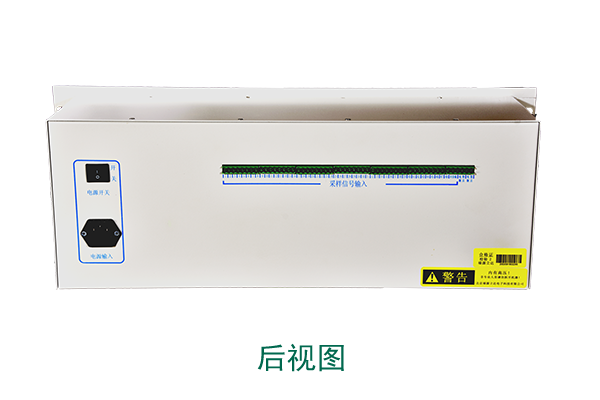

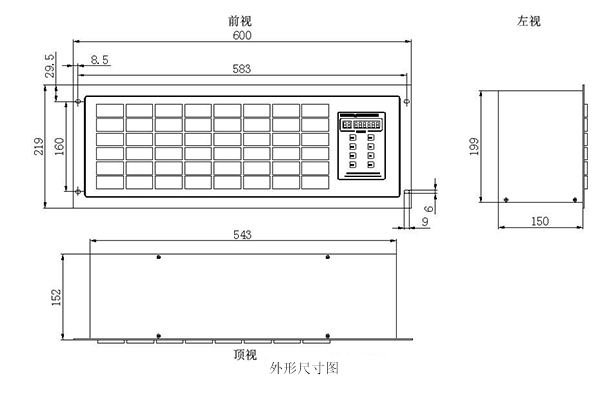

三、结构外观与外形尺寸:

四、资料下载:
