DUK-220V/10A智能电力电源控制器

一、技术简介:

监控器在电力操作高频开关电源系统中,对充电模块、充电柜、馈电柜、降压硅堆、绝缘监测等下级智能设备实时数据采集并加以显示;也可根据系统的各种设置数据进行报警处理、历史数据管理等动作,同时,能对这些处理的结果加以判断,根据不同的情况实施电池管理,输出控制和故障报警等操作;监控器通过 8 芯电话插座控制、监测各充电模块,通过 2 个 50 芯标准接口对充、馈电柜、绝缘监测仪、降压硅堆等进行各种开关量采集及控制,同时提供了2 个 RS-485 和 1 个 RS-232 与远端上位监控单元通讯,实现“四遥”功能.

遥测:
  系统母线电压、电池充、放电电流、控母电流、输入市电电网电压、 电池温度;各模块输出电压、电流;母线对地绝缘情况。

遥信:
  交流 A 、 B 路空开通断状态,直流配电输出动母、控母空开状态,防雷器状态,电池熔断,电池充电电流过大,电池过、欠压,电网过、欠压,合闸、控制母线过、欠压,充电模块保护、故障。
遥控:
  充电模块开、关机控制、充电模块均、浮充转换控制。
遥调:
监控器汇集电源系统的各种数据、工作状态,通过整理、分析实现对电源系统以及电池充、放电的全自动管理。操作人员可以通过键盘对充电模块进行强制开、关机均、浮充控制,对模块的限流点和输出电压进行调节。

二、工作特性:

1.电源系统监控器采用 TRULY240 × 128 大屏幕点阵式液晶显示,全中文参数设置、
   显示及告警,操作简便。
  2.各种状态、告警信息的显示直观、明了,可使用户及时准确地掌握电源系统的运行状况。
  3.通讯接口采用一个 RS232 、两个 RS485。
  4.控制整流器输出电压高低的信号是频率信号,在整流器内,通过 F/U 电路转换成电压后
   进行隔离控制。
  5.控制器与外部的输入 / 输出接口均采用光藕隔离,抗干扰能力强。
  6.控制器的模拟量和开关量接口留有余量,可根据用户需求扩充。

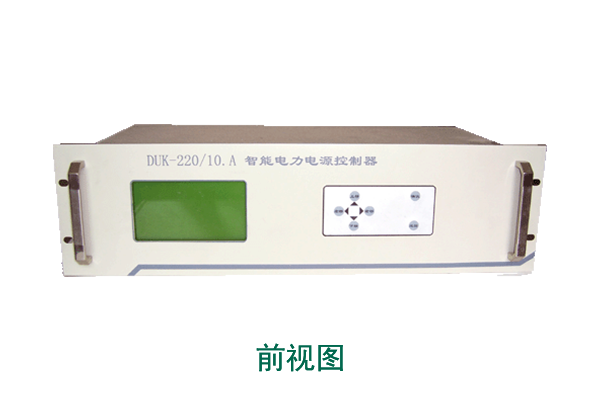

三、结构外观与外形尺寸:
