FBX-19A智能电池巡检装置

一、技术简介:

FBX-19A型智能电池巡检装置功能是对蓄电池组的单电池电压的巡检和整电池组电压的检测,主 要应用于发电厂、变电站或其他行业中的直流屏内蓄电池组的电压监视。本电池巡检装置具有单 电池和电池组的过压、欠压继电器接点输出,及音响报警指示;具有实时时钟;巡检装置内部核 心电路与被测电池回路完全隔离,使仪表可靠性更高;具有RS232或RS485接口,可与PC机交换数 据,实现遥测等功能。使用电池巡检装置可以使直流屏的蓄电池状态得以实时监测,能够及时发 现失效电池,以保证直流屏的安全运行,提高系统的可靠性和自动化程度。电池巡检装置也用于 定期对蓄电池进行的容量测试试验,利用仪表的自动测量功能,可大大减少试验过程中繁琐的人 工测量、手工记录等操作。本装置采用微机对采样信号进行即时分析和处理,检测准确、灵敏, 能实时监测和显示直流系统电压。各种参数设定通过键盘输入.可灵活更改,人机界面友好。

  FBX-19A智能电池巡检装置是我公司开发的以PHILIPS生产的ARM7TDM-S核 –LPC2138 32位微处理器的控制核心巡检装置,采用192*64单色液晶屏准确地显示系统的运行状况和故障内容。

二、工作特性:

1.显示方式: 192*64液晶显示,CCFL背光。

  2.测量路数:电池总电压、 24节单体电池电压、l组电池环境温度。

  3.测量精度: 0.2%

  4.通讯接口: RS232,RS485通讯口可选。

  5.巡回检测灵敏度:<100mS。

  6.亮度调节方式:菜单命令方式。

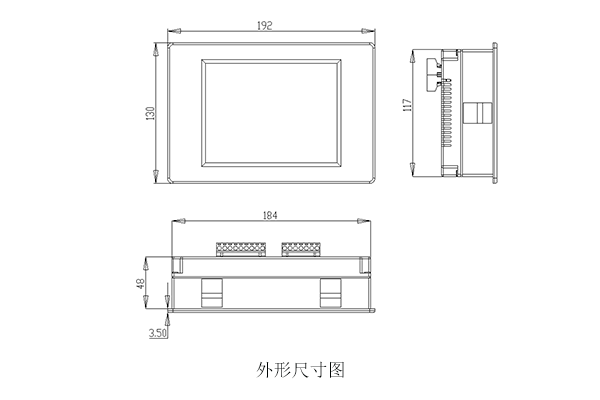

三、结构外观与外形尺寸:
