FYJJ-5B绝缘监测选线系统(采样单元)

一、技术简介:

  监控系统采用的以PHILIPS生产的ARM7TDM-S核–LPC2138 32位微处理器,不仅速度更快、功能更强,而且可靠性更高。
  单个绝缘选线模块可监测32路馈电回路的绝缘状况;
  最多可达256路,扩展能力可满足超大系统的需要;
  可同时监测合母与控母支路;
  提供RS485接口,配有多种通讯规约供用户选择;
  高压、低压隔离设计,保证系统安全可靠。


二、主要性能指标:


  1.工作电源:85~320VDC 。
  2.工作环境温度:0℃~50℃。
  3.工作环境湿度:<90%RH。
  4.功耗:<25W。
  5.巡回检测灵敏度:<100mS。
  6.绝缘监测路数: 32路。
  7.故障干结点输出路数: 1路 。
  8.存储温度:-10 ℃ ~ 50℃

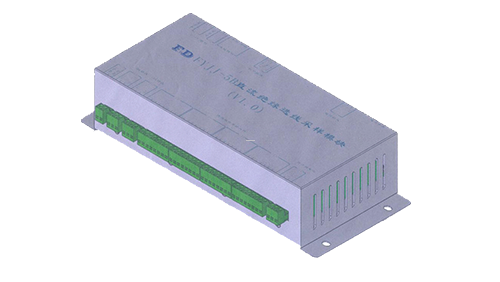

四、产品外观:




五、外形尺寸:




六、采样模块部分


FYJJ-5B绝缘监测选线系统(监控单元)


七、资料下载
