FYDXJ-2000-A智能电参数巡检系统(采样部分)

一、技术简介:

  本采样单元是我公司开发的 以 PHILIPS生产的ARM7TDM-S核 –LPC2138 32位微处理器的控制核心和TI公司生产的TLC1543十位AD采样电路级高线性交流电流,交流电压变换电路组成的。具有3路相电压,36路相电流实时采样电路。并通过I 2 C 通信技术,将采集的数据实时传递给 FYDXJ-2000-A智能电参数监控单元进行数据处理,显示和工作状态报警等操作。


二、特点:

  1.具有两级内存,串行内存抗干扰能力强,用来存储定值、参数等资料,上电时调入并行内存。
  2.精心设计的硬件及软件,抗干扰功能极强。
  3.通讯接口可选用RS-232 或RS-485 接口,可进行与上位机的数据通信。
  4.用户可自由定义交流电压超压报警值,交流电压欠压值、交流电流过流值。


三、主要性能指标:

  1.工作电源:AC220V±20% ,50Hz。
  2.工作环境温度:0℃~50℃。
  3.巡回检测灵敏度:<100mS。
  4.交流 3路相电压采样范围:0~300VAC。
  5.交流 36路相电流采样范围:0~ 50A 。
  6.与上位机监控器通信方式: I2C 协议。
  7.本采样单元与外接电流互感器 TA1626-2(创四方公司生产)配套,对系统
   进行交流电流测量。

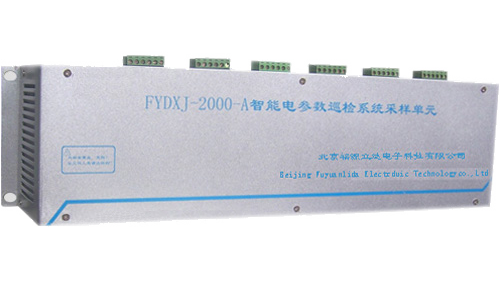

四、产品外观:

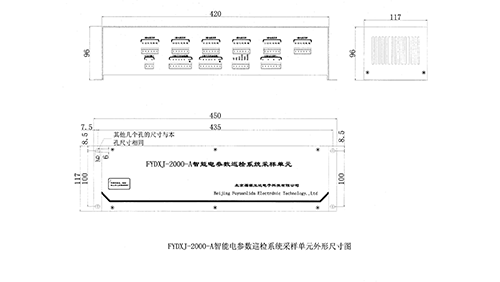

五、外形尺寸:

六、采样模块部分


FYDXJ-2000-A智能电参数巡检系统(监控单元)


七、资料下载
