FYJJ-5B绝缘监测选线系统(监控单元)

一、技术简介:

  监控系统采用的以PHILIPS生产的ARM7TDM-S核 –LPC2138 32位微处理器,速度更快、功能更强,可靠性更高。
  整个系统采用主机与从机采样模块配合工作的积木模式,可以根据需求灵活扩展。
  通讯口、模拟量通道、开关量通道采用了全隔离技术,微处理器得到精心呵护,符合高等级抗干扰度国际标准,系统工作稳定可靠。
  用户可灵活配置系统,控制母线馈出和合闸母线馈出回路数等都可由用户自行修改。系统功能完备,可以精确检测系统各种运行参数。
  具有监察母线绝缘状态的功能。单个绝缘选线采样模块可监测32个馈电回路的绝缘状态。若有需要,系统最多可配置8个绝缘选线采样模块,实现256个馈电回路的监测。
  系统后台通讯可选择485和232接口标准,并配有多种行业标准通讯规约,方便与电力自动化系统连接,实现对电源系统 "四遥"功能。系统设有可更改的设置和控制密码,非授权人员只能做简单的查询操作,确保系统安全。
  采用240×64单色液晶屏,全汉化显示,人机界面友好。监控单元具有20条当前故障存储和200条历史故障记忆功能。


二、特点:

  1.用大屏幕汉字液晶显示器作为人机操作的接口,非常直观方便。
  2.具有实时时钟,各种故障的发生时间都能准确的记录下来。
  3.具有两级内存,串行内存抗干扰能力强,用来存储定值、参数等重要资料,上电时调入并行内存。
  4.精心设计的硬件及软件,抗干扰功能极强。
  5.通讯接口可选用RS-232或RS-485接口,可进行与上位机的数据通信。

三、主要性能指标:

  1.工作电源:85~320VDC 。
  2.工作环境温度:0℃~50℃。
  3.工作环境湿度:<90%RH。
  4.功耗:<15W。
  5.内部通信端口: RS485。
  6.检测功能:监测母线电压,并在它超出设定县值时给出声光报警。
  7.监测母线正对地电压,并在它超出设定限值时给出声光报警。
  8.监测母线负对地电压,并在它超出设定限值时给出声光报警。
  9.监测各回路对地电阻阻值,并在它超出设定限值时给出声光报警。
  10.监测母线负对地电压,并在它超出设定限值时给出声光报警。
  11.显示方式:全汉字液晶显示。

四、产品外观:

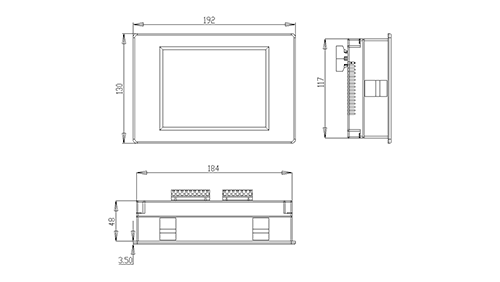

五、外形尺寸:




六、采样模块部分


FYJJ-5B绝缘监测选线系统(采样单元)


七、资料下载
