FYDXJ-2000-A智能电参数巡检系统(监控部分)

一、技术简介:

  FYDXJ-2000-A智能电参数巡检系统作为发电厂、变电站电气二次部分的一个环节,具有功能强、灵敏度高、可靠性高、功耗低、及编程设定等功能,是常规交流配电系统中不可缺少的 更新换代产品 。本巡检系统装置具有通用性强、技术先进、功能齐全等特点,可广泛用于电力系统、化工、石油冶金等企业。
  FYDXJ-2000-A智能电参数巡检系统功能:实时检测配电柜的三相交流电压、12路36分路电流、36分路相功率、12路分路功率;总功率等参数。并根据用户设置交流电压、超压、交流电压欠压告警、交流电流过流告警,并通过继电器触点驱动用户外接的电铃、电笛及光电报警指示。
  FYDXJ-2000-A智能电参数巡检系统是我公司开发的以PHILIPS生产的ARM7TDM-S核 –LPC2138 32位微处理器的控制核心巡检装置,采用240×128单色液晶屏准确地显示系统的运行状况和故障内容。
  交流分为主机和采样单元两部分组成,它们之间采用I 2 C 先进的通信技术 ,确保了通信的实时性和可靠性。


二、特点:


  1.用大屏幕汉字液晶显示器作为人机操作的接口,非常直观方便。
  2.具有实时时钟,各种故障的发生时间都能准确的记录下来。
  3.可设置上限压力报警动作值和下限压力报警控制值。
  4.具有两级内存,串行内存抗干扰能力强,用来存储定值、参数等资料,上电时调入并行内存。
  5.精心设计的硬件及软件,抗干扰功能极强。
  6.通讯接口可选用RS-232或RS-485接口,可进行与上位机的数据通信。
  7.用户可自由定义交流电压超压报警值,交流电压欠压值、交流电流过流值。


三、主要性能指标:


  1.工作电源:AC220V±20% ,50Hz。
  2.工作环境温度:0℃~50℃。
  3.工作环境湿度:<90%RH。
  4.功耗:<15W。
  5.巡回检测灵敏度:<100mS。
  6.显示方式:全汉字液晶显示。

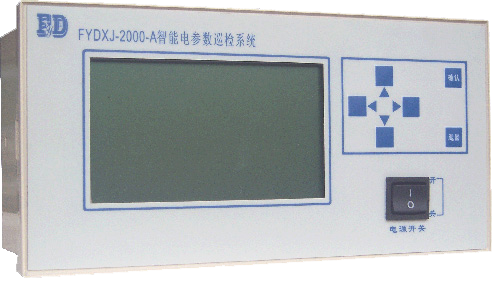

四、产品外观:





五、外形尺寸:





六、采样模块部分


FYDXJ-2000-A智能电参数巡检系统(采样单元)


七、资料下载
